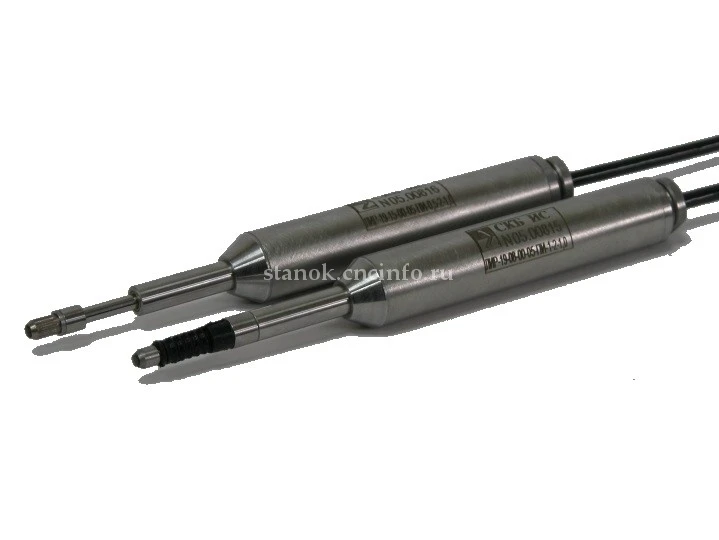

Датчик линейных перемещений ЛИР-19А СКБ ИС

Датчик предназначен для измерения линейных перемещений.

Преобразователь линейного перемещения со штоком малогабаритный.
Принцип действия - фотоэлектрический.
Ход штока (Lизм) - 10; 15 мм.
Дискретность - от 0,1 до 5 мкм.
Класс точности - 3; 4.
Применяется при контактном методе измерения.

Внимание: крепление за корпус не допустимо.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Датчик линейных перемещений ЛИР-19А СКБ ИС
0 4.5 5 13
(13)

Датчик предназначен для измерения линейных перемещений.

Преобразователь линейного перемещения со штоком малогабаритный.
Принцип действия - фотоэлектрический.
Ход штока (Lизм) - 10; 15 мм.
Дискретность - от 0,1 до 5 мкм.
Класс точности - 3; 4.
Применяется при контактном методе измерения.

Внимание: крепление за корпус не допустимо.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:
для измерения линейных перемещений
Производитель: СКБ ИС
Ход штока - L изм, мм 10
15
Напряжение питания, В +5
Выходной сигнал ПИ (TTL)
Дискретность (только для выходных сигналов типа ПИ) , мкм 0,1
0,5
1
2,5
5
Класс точности 2 кл ∆д(мкм) = 1+2,5×Lизм(м)
3 кл ∆д(мкм) = 2+4,5×Lизм(м)
Интервал рабочих температур °С от +5 до +50
Масса (без кабеля) 0,1 кг

Максимально допустимая скорость
измерительного перемещения, м/мин

60

Максимальное ускорение
измерительного перемещения, м/с²

30
Измерительное усилие, max 0,7 Н
Допустимое радиальное усилие не более 0,3 Н
Максимальное ударное ускорение при t=11 мс ≤ 150 м/с²
Степень защиты от внешних воздействий IP50; IP65

Вибрационное ускорение в диапазоне
частот (55...2000) Гц

≤ 50 м/с²
Ток потребления ≤ 150 мА
Описание соединителей (pdf)
